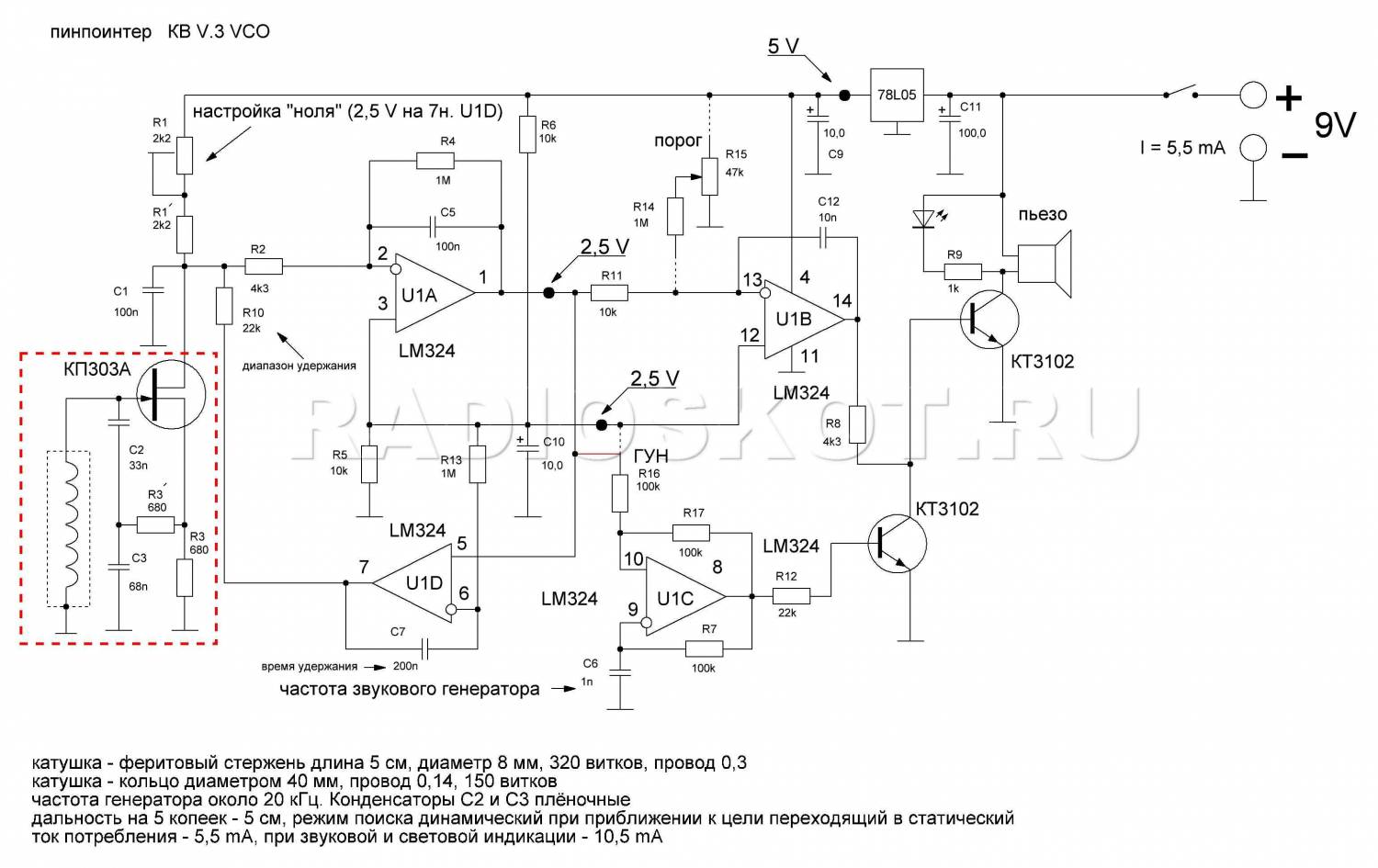

Представляем вам одну из наших новых разработок - чувствительный пинпоинтер. Предназначен данный прибор для поиска небольших металлических объектов. Используется совмесно с металлодетектором при раскопках - удобно проверять выкопанную землю на наличие мелких монеток, как досмотровый металлодетектор или для поиска металлической арматуры в стенах. Из достоинств отмечу простоту и повторяемость схемы, режим динамический совмещённый с статическим, авто-настройка, высокая чувствительность, наличие ГУН - (VCO). Принципиальная схема самодельного пинпоинтера: Схему пинпоинтера было проверено с феритовым стержнем диаметром 8 мм длина 50 мм, 320 витков провод 0,3. Кольцо диаметром 40 мм провод 0,14 - 150 витков. Испытание на грунте проводил с катушкой кольцо. При резких движениях или вращении катушки вокруг своей оси реагирует на магнитное поле пинпоинтер своими руками из земли, но это особо не напрягает так как поиск ведётся плавными движениями и без вращательных движений. Плоскую катушку можно изготовить из очищеной от меди пластины стеклотекстолита. Интегральный стабилизатор 78L05 может быть заменён на аналогичный с выходным напряжением 5 вольт. Если не нужен ГУН (генератор управляемый напряжением то резистор.
